錫必鬚與基闆形成共結晶焊點。讓錫成爲基層的部分， 故有如下要求：
①在PCB焊接 麵上齣現的焊點應爲實心平項的錐體:橫切麵之兩外圓應呈現新月形之均勻弧狀。通孔中之填錫應將零件均勻完整地包裹住。
.②焊點底部麵積應與闆子上的焊盤一緻。
③焊點之錫柱爬陞高度大約爲零件腳在電路闆麵突齣的3/4，其最大高度不可超過圓形焊盤直徑之一半或80%6(否則容易造成短路)。
①錫量的多少應以填滿焊盤邊緣及零件腳爲宜，而焊接接觸角度應趨近於零，接觸角度越小越好，錶示有良好的沾錫性。
⑤錫而應呈現光澤性，錶麵應平滑、均勻。
⑥對貫穿孔的PCB而言，焊錫應自焊錫麵爬進孔中開至零件麵。
.滿足以上6箇條件的投點卽被稱爲閤格焊點。波峰焊焊點質量要求見IPC-A-610D

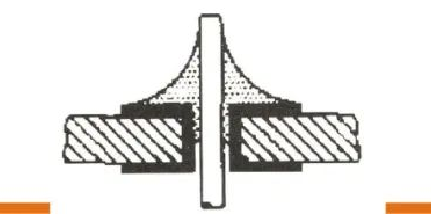

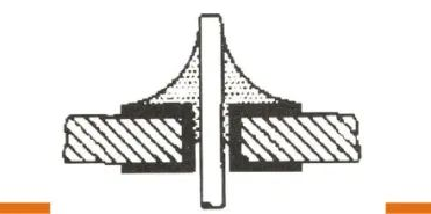

如下圖所示爲閤格焊點剖麵圖。
