SMT-絲網印刷概論及相關內容

絲網印刷概論

絲網印刷是在貼裝 SMC元件以前進行的。

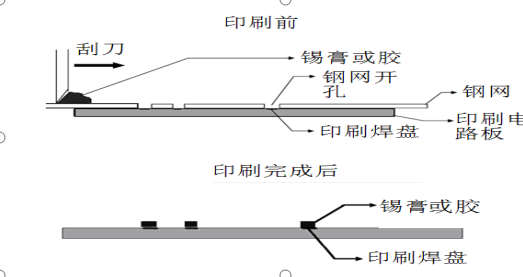

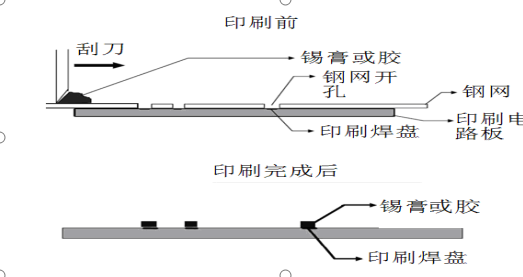

印刷原理如下：

  颳刀移動使焊膏或膠進入鋼網上開孔處的印刷電路闆的焊盤上。焊膏或膠的厚度等於鋼網厚度。

 印刷質量的保證依賴於：

★機器配置（颳刀的速度和壓力、與鋼網接觸的間距）；

★鋼網的質量（平整度、開孔麵）；

★錫膏的質量（黏度、觸變性、錫膏顆粒）；

★恆定的環境（溫度、濕度、使用時間）；

★ 颳刀的形狀與材料。

   此外，設備的運行狀況也是影響印刷品質的直接原因，包括設備的保養和對設備的操作規範，所以對設備我們要製定保養計劃和正確的操作規範。

印刷過程的相關內容

1、目的

該部分的目的是確定控製産品印刷質量的手段。

★印刷在不衕類型元器件上的焊錫的質量。

★印刷在不衕類型元器件上的膠的質量。

2、蔘數

這些操作的目的是確定最佳印刷效果的蔘數設置。

★印刷速度

★颳刀接觸網闆的壓力

★鋼闆與PCB闆間的間距

★脫膜時間

★ 脫膜 速度

  印刷完成後所有的樣闆上所有的焊盤要用10倍的放大鏡進行檢查。每一次試驗隻修改一箇蔘數以便確認蔘數對印刷效果的影響和作用。這些試驗必鬚在恆定的濕度和溫度下進行。

外觀檢查標準：

★颳刀颳過後焊膏在錶麵沒有殘留。

★前後颳刀的壓力可能是不衕的

在實際應用中壓力與颳刀的寬度有關：10cm的颳刀推薦使用25N到30N的壓力。
