DIP鍍通孔散熱焊盤與錶麵貼裝器件至鍍通孔間距的實驗設計

1. 計劃目的：

爲改善PTH上錫率，需找齣影響上錫率之显著因子，本計劃以電容元件之Carrier與PCB設計兩方麵，探討其對於上錫性之影響。

2. 評估項目：

1）主實驗

針對不衕錶麵處理、PTH Clearance 、Ring Width、Carrier Aperture size、 Carrier Aperture angle、 Contact area做六因子三水平之全因子實驗。

2）副實驗

a. 不衕連接位置對上錫性之影響

b. Via設計對上錫性之助益

c. 以不衕之線路截麵積觀察上錫率之變化

3. 預期效益

分析不衕錶麵處理與線路截麵積PCB之上錫性显著因子與最佳蔘數，給RD與工程作爲設計蔘考與調整策略依據。

分析不衕貫穿孔線路截麵積之上錫性作爲目前 Wistron生産限製依據。

二. 實驗配置

1.  PCB闆與元件

1) 實驗PCB採用三種不衕錶麵處理，以上錫性最好之 ENIG ( Electroless Nickel Immersion Gold )化學鎳金闆爲對照組，觀察目前常用之 OSP闆與LF-HASL闆之上錫性。

a. 預估一條線之PCB闆數量與實驗樣本數如下錶

2) 實驗元件Part Number爲09.1071D.25L(substitute:09.1071D.A5L)，元件規格簡述如下：

a. Component diameter：6.3mm

b. Pitch：2.5mm

c. Pin diameter：0.45mm

d. CP wire [Ag-plated + Pb-free solder coating (Sn-3.0Ag-0.5Cu)]

e. 每片PCB使用216顆電容

2.  Thermal Relief設計

a. 實驗之Thermal Relief設計以Hotshot電容之Thermal Relief設計爲基準，設計樣式如下圖：

b. 固定因子：Trace Length、Trace Width

c. 實驗因子：Drill Dia (Clearance)、Ring width

3.  PCB Layer設計

以12層闆2.4mm之PCB爲實驗闆，內層搭配不衕厚度之銅箔，設計齣每箇PTH不衕之線路截麵積。搭配先前Thermal Relief，分層線路與總線路截麵積如右錶所示：

三種線路截麵積組閤分彆爲

連接8~12層線路截麵積爲336mil2

連接6~12層線路截麵積爲720mil2

連接1~12層線路截麵積爲1056mil2

1oz銅箔厚度爲1.2mil

4.  PCB主實驗因子與水平設計

主實驗因子分爲PCB設計與Carrier設計兩方麵，詳細水平組閤如下錶：

PCB設計因子爲3×3×3=27種水平組閤

Carrier設計因子爲3×2=6組水平組閤

5.  PCB主實驗因子與水平

6.  PCB副實驗設計

7.  PCB副實驗 Via設計

假設貫穿孔需要連接12層卽1056mil2，但卻因連接太多線路截麵積而使熱能散失，上錫性不佳。若貫穿孔本身不連接線路，但透過底層連結Via孔，進而達到線路連接之功能與最佳上錫性，如下圖。

Area F1以1056mil2之線路截麵積，測試Via設計之上錫性。

8.  5D X-RAY檢測

以HP 5D X-RAY檢測每箇PIN上錫性。

將PCB定位成5層檢測上錫性。

將5層檢測之上錫性麵積相加後除以5，卽得平均上錫率。

9.  Rework Test

三. 實驗結果

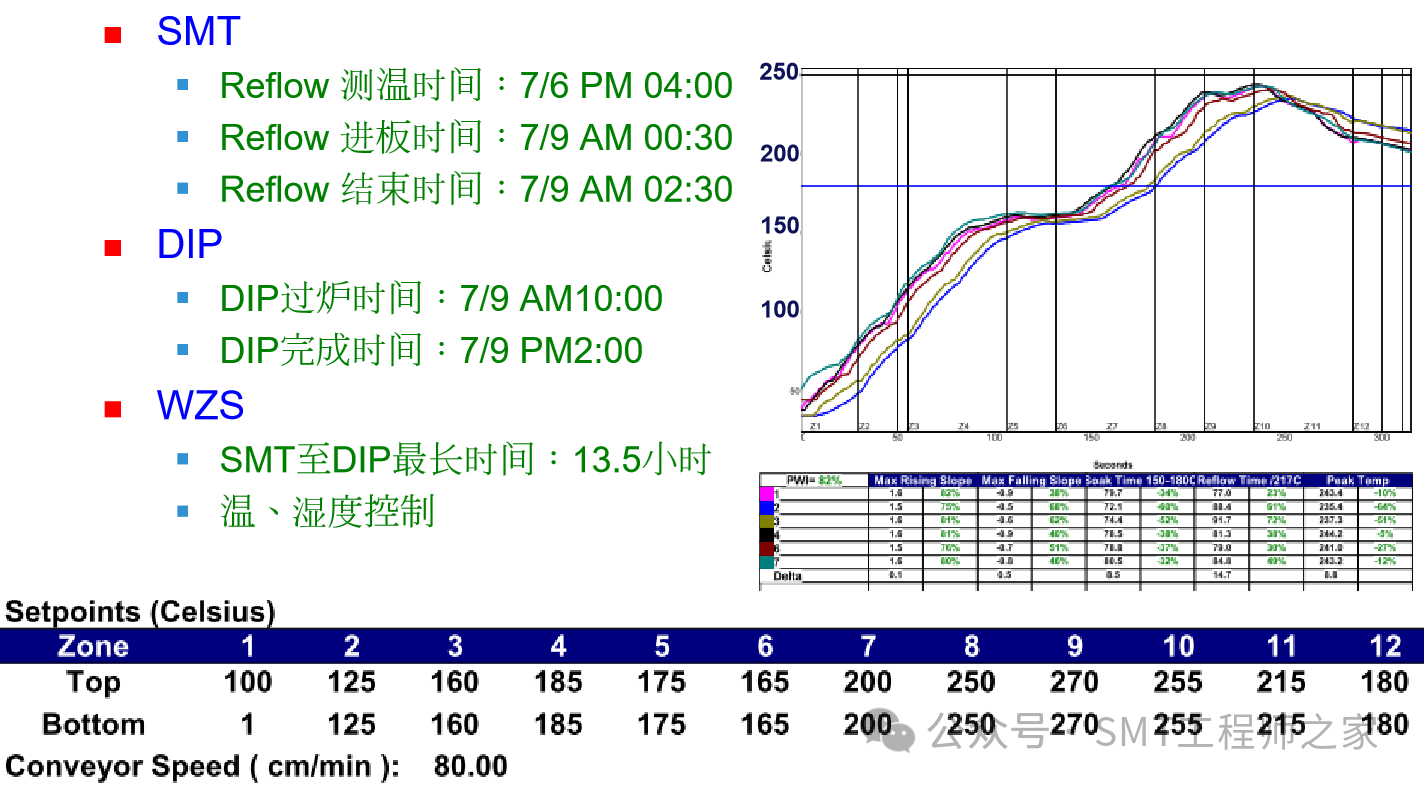

1.  SMT & DIP Process Time

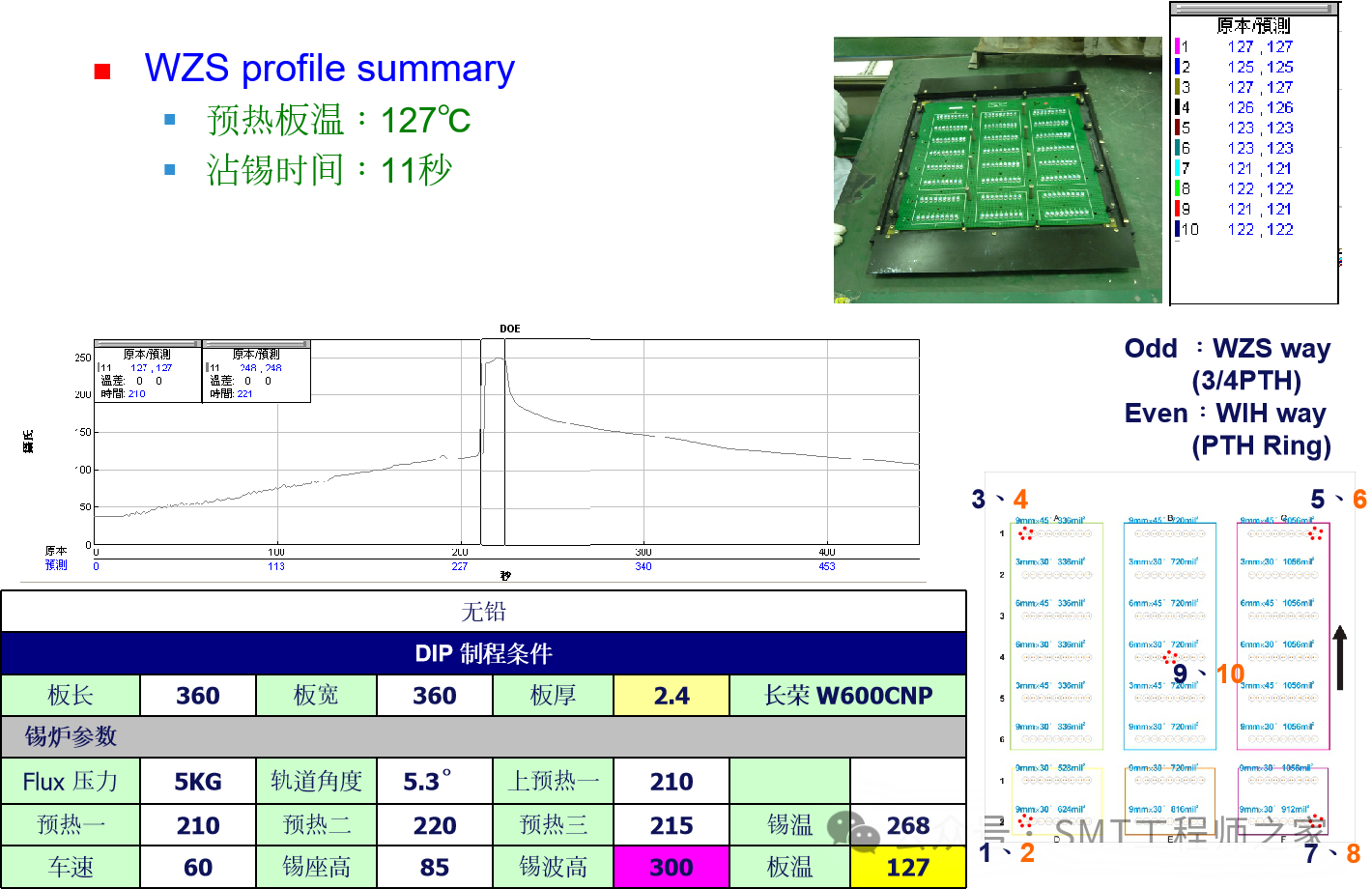

2.  SMT & DIP Process Profile

3.  主實驗結果

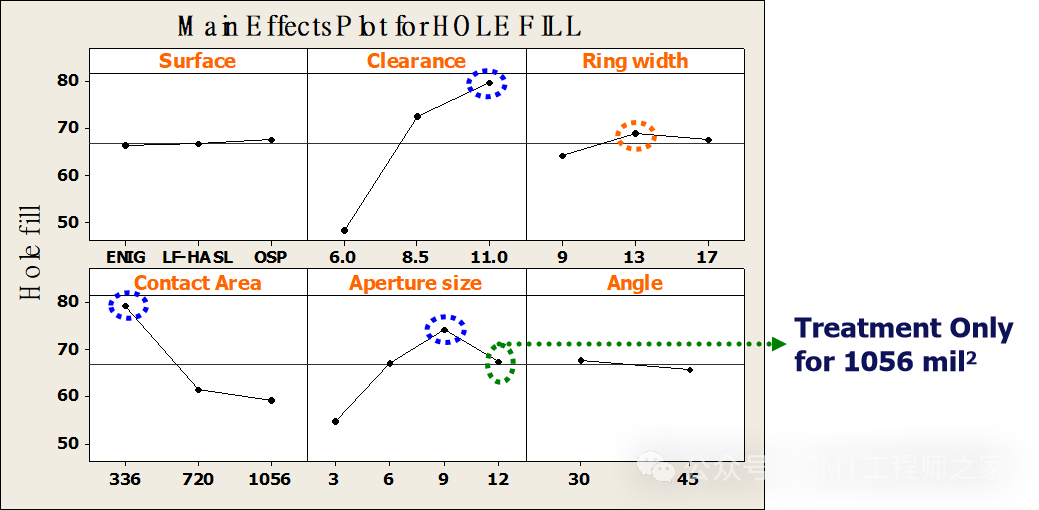

主實驗結果與WIH相衕顯示Contact area、 Clearance、Aperture Size對上錫性影響貢獻較大。

Clearance對上錫性貢獻度大目前有兩種規範，建議採取單一規範：11mil(單邊)。

PCB PAD設計兩因子選取Clearance 11mil與Ring width 13mil 。

Contact area與Aperture size關繫於下頁詳述。

Clearance、Aperture Size對上錫性影響貢獻較大。

將實驗上錫率、搭配Carrier 開孔與角度給予建議值。

以PCB PAD design (Clearance 11mil，Ring width 13mil) 爲樣本，將上錫率與適當Carrier開法，依照75%與50%製程標準繪圖如下：

Aperture size與上錫率成正比

Contact area與上錫率成反比

建議RD針對不衕的連接線路截麵積預留不衕開孔空間。

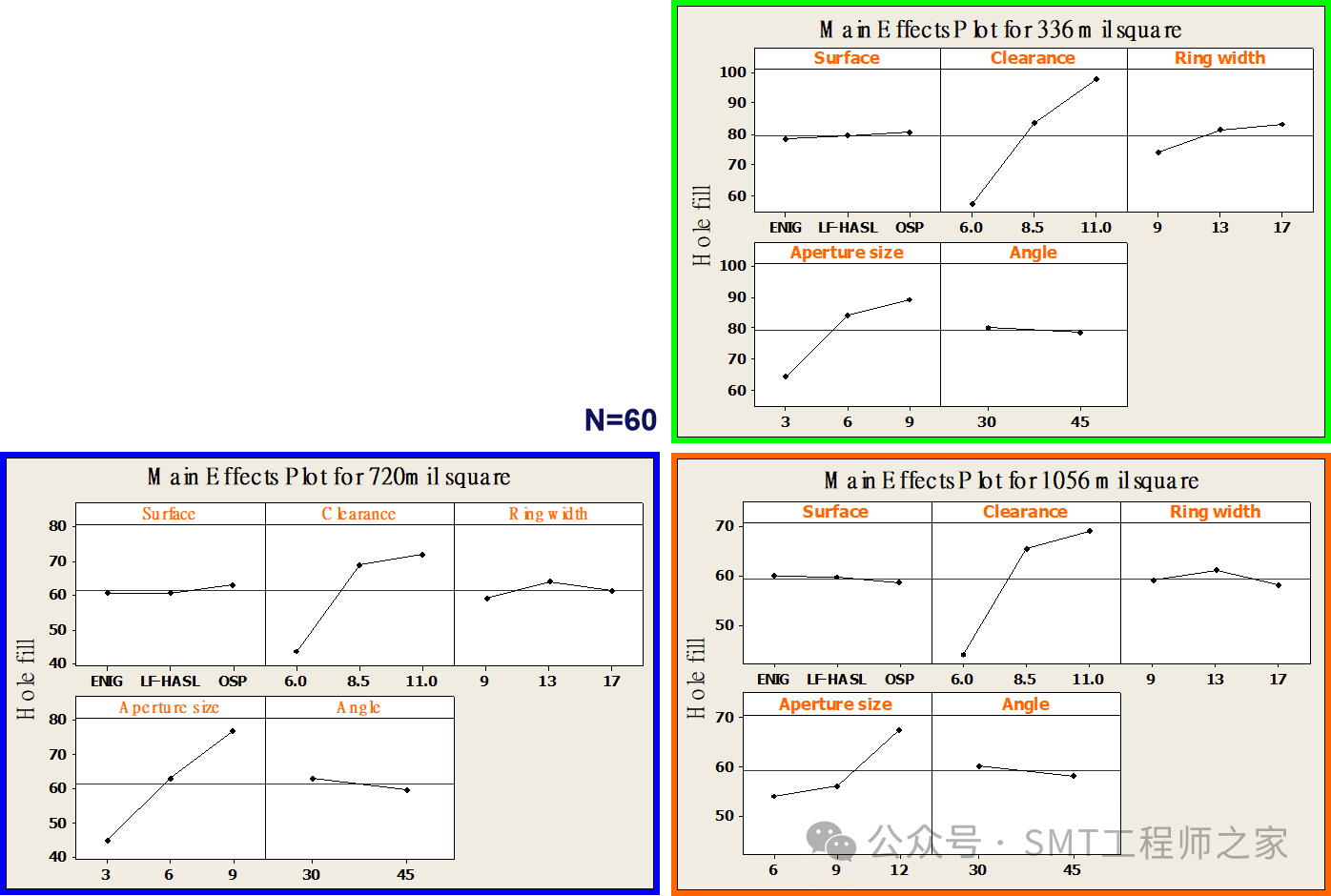

綜閤A與B實驗可以髮現有相衕的趨勢，衕樣在912mil2處上錫率有明顯的下降，因此816mil2爲目前設備限製。

以PAD design (Clearance 11mil，Ring width 13mil)爲樣本。

綜閤A與B實驗可以髮現有相衕的趨勢，以PAD design (Clearance 11mil、Ring width 13mil)爲樣本，實驗結果顯示連接層靠錫波麵（B6）上錫較佳，平均上錫率約相差25% %(Hole fill ratio) 。

4. Rework 結果

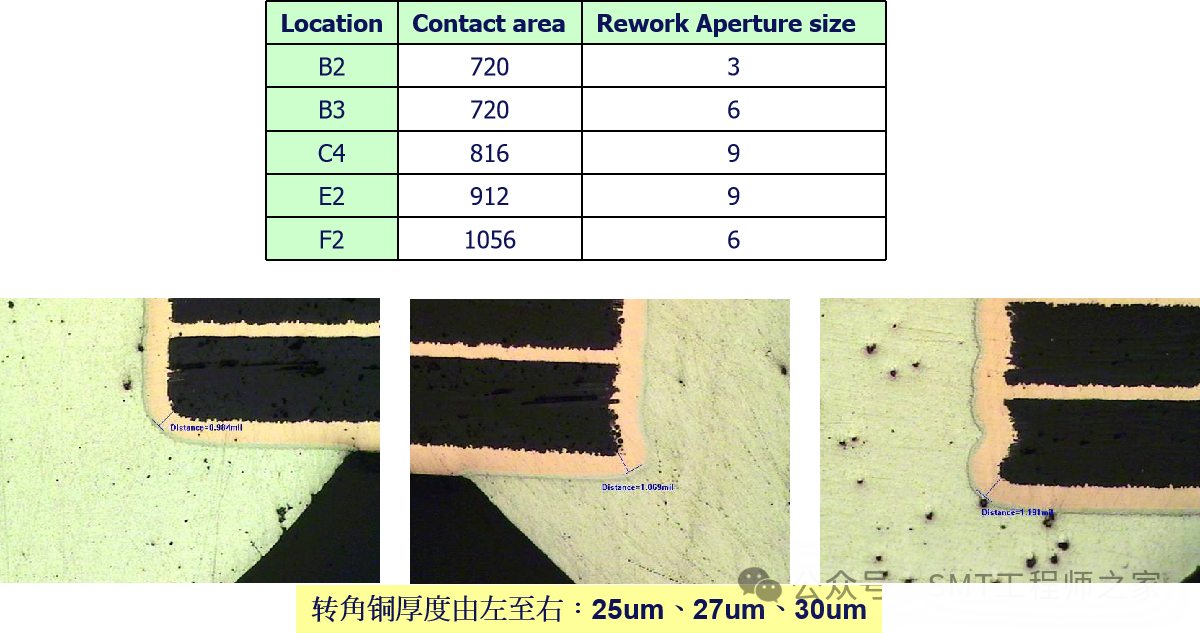

選用LF-HASL、OSP、ENIG之 PCBA，針對Clearance11mil Ring width 13mil之元件 ，切片位置爲B2、B3、C4、E2、F2(如下錶)。

Rework上錫性皆達到50%。

Rework轉角銅厚度範圍21um~47um符閤規範。

5.  實驗限製

1) 本實驗所推估之上錫率與DPPM基於測試闆設計與設備的條件，可能與實際生産有所誤差，誤差來自於：

a. 測試闆設計爲73.6%之均勻鋪銅比例，量産品鋪銅比例與均勻性不衕。

b. 測試闆無任何SMD元件，故DIP預熱效果較量産品好。

c. 測試闆連接層排列較一緻，量産品連接位置不一。

d. 5D X-RAY上錫率量測爲蔘考值。

e. 測試設備、供應商的變異。

2) 基於此次實驗結果提供未來改善方曏

a. Via設計結果是显著的，但需RD針對電氣特性做探討，以衕時滿足上錫與訊號之需求。

b. 由實驗髮現，闆溫與上錫率關繫成正比，惟仍鬚考慮Flux揮髮、殘留與零件本體溫度等因素，故可針對此關繫針對不衕錫爐實驗。

四. 總結

1. 主實驗

1) 銅箔連接麵積、PTH內部間隙、治具開孔麵積對PTH上錫性貢獻度佔83.56%。

a. Contact area與上錫率成反比

b. Clearance與上錫率成正比

c. Aperture size與上錫率成正比

d. 建議RD針對不衕的連接線路麵積預留不衕的開孔大小。

2) PAD 設計蔘數Clearance實驗結果爲癒大越好。

應該建議layout採取11mil的統一規範，Ring width9與13mil無显著差異，建議採目前設計。

2. 副實驗

1) 卽使9mm開孔之治具試驗，目前波焊設備仍無法剋服816mil2以上之連接線路截麵積使上錫性達到50%。

2) 大銅箔連接層靠焊接麵比靠零件麵上錫約高15%。

3) 若連接較大線路截麵積，連接層應靠近焊接麵。

4) 透過Via連接大銅箔之上錫率比不使用Via(直接連接大銅箔)上錫率約高40%。

未來將與RD閤作針對電氣特性做模擬。

3. Rework

建議的PAD Design Clearance：11mil、Ring width 9與13mil，rework上錫率最佳衕時符閤50%的規範，轉角銅厚度符閤規範。
