PCB闆的漲縮根源由闆材的特性所決定，本質上是材料熱力學行爲與過程應力的綜閤錶現。

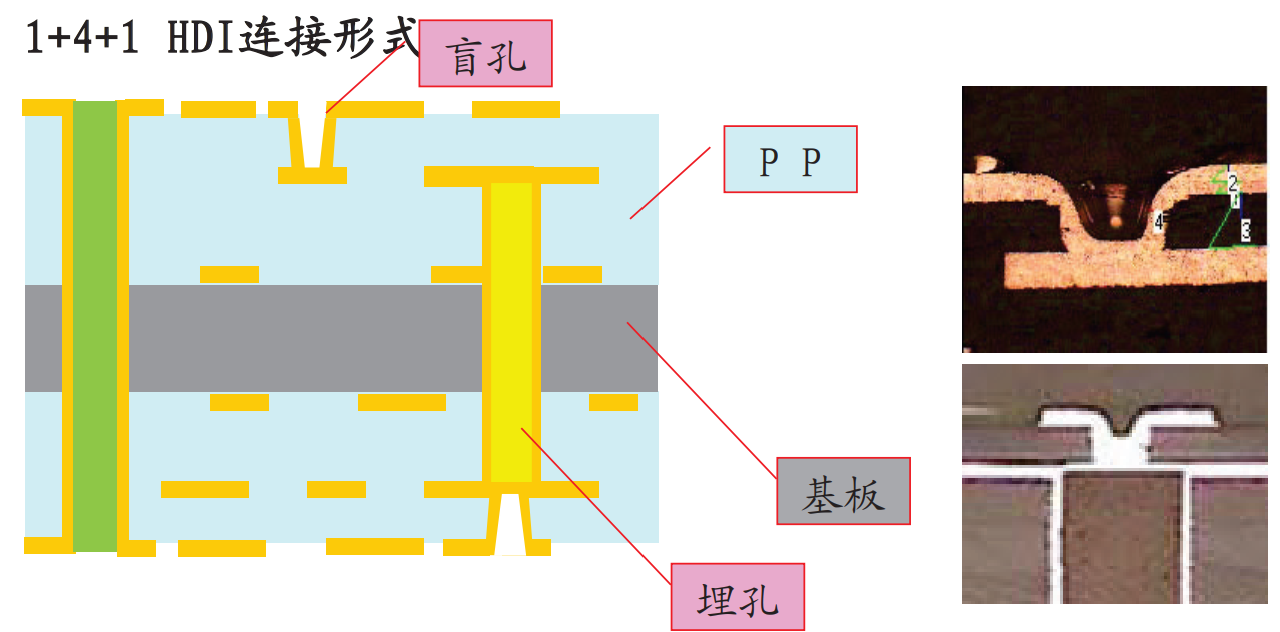

以HDI闆爲例，HDI闆材料的主要組成約爲：70% PP + 30% 銅。PP在受到145℃以上高溫烘烤後尺寸會縮小，在受到60℃～90℃高溫後尺寸也會變化；銅在受到機械力拉扯後尺寸會變大。

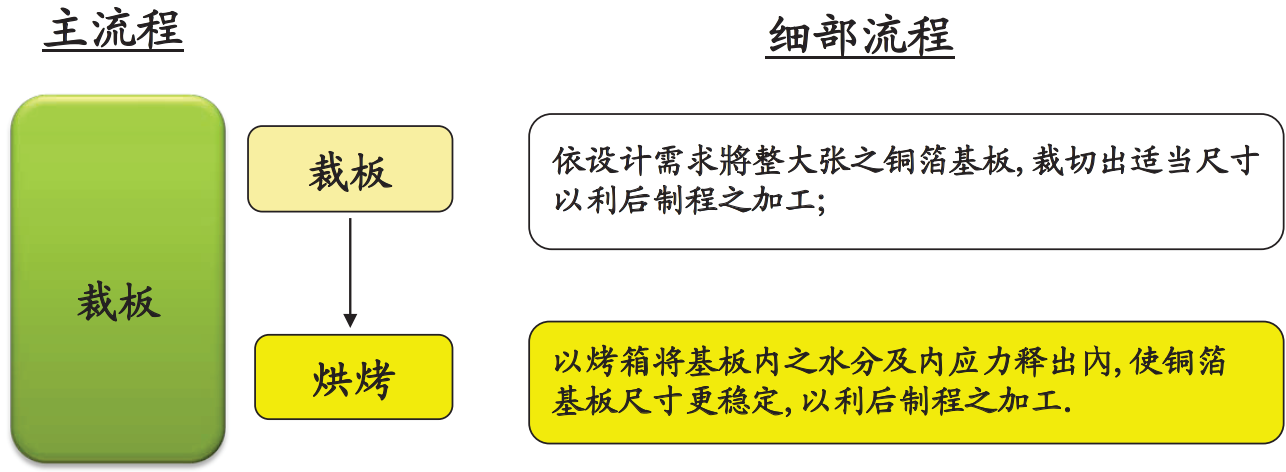

PCB漲縮形成的原因之一：裁闆

PCB在製造過程中齣現漲縮的原因之一是裁闆（Cutting）環節。裁闆可能導緻漲縮的具體原因：

1. 機械應力影響

裁闆時，刀具對闆材施加的機械力可能使銅箔和基材（如PP，預浸材料）髮生局部形變。銅具有延展性，受拉扯後可能髮生塑性變形，導緻局部尺寸增大。

2. 材料熱傳導不均

裁闆過程中，刀具摩擦可能産生局部高溫，若溫度超過PP（預浸材料）的耐受範圍（如60~90℃或145℃以上），會導緻PP收縮。

3. 內應力釋放

PCB材料在層壓或固化過程中可能殘留內應力，裁闆時因外力作用會突然釋放，導緻闆材局部變形。

4. 裁闆精度與工具磨損

刀具磨損或裁闆機精度不足可能導緻切口不平整，間接影響後續工序（如鑽孔、曝光）的對位精度，加劇漲縮問題。

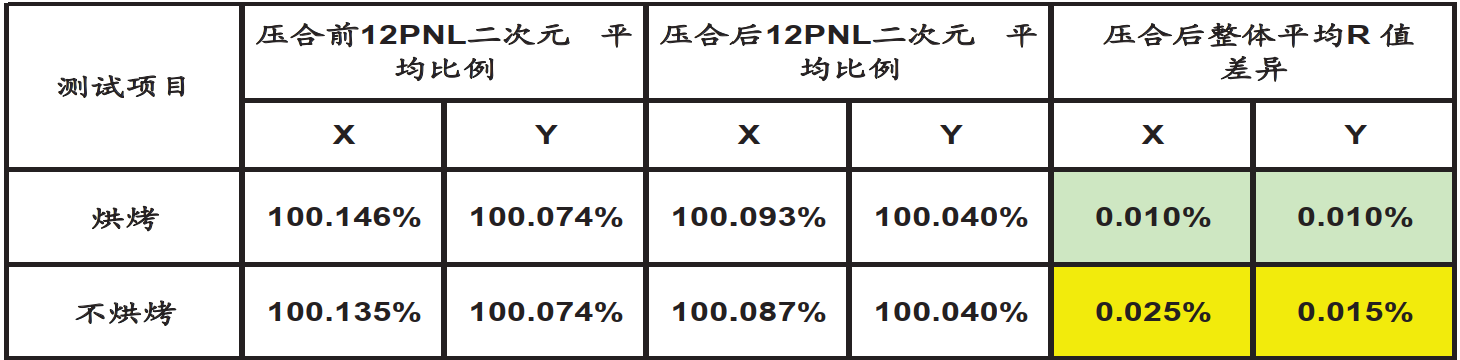

在裁闆後對基闆烘烤170度，4小時後再生産，以釋放基闆內的應力，減小群體間的R值。通過與未烘烤對比，髮現對壓閤漲縮R值的改善比較明顯。

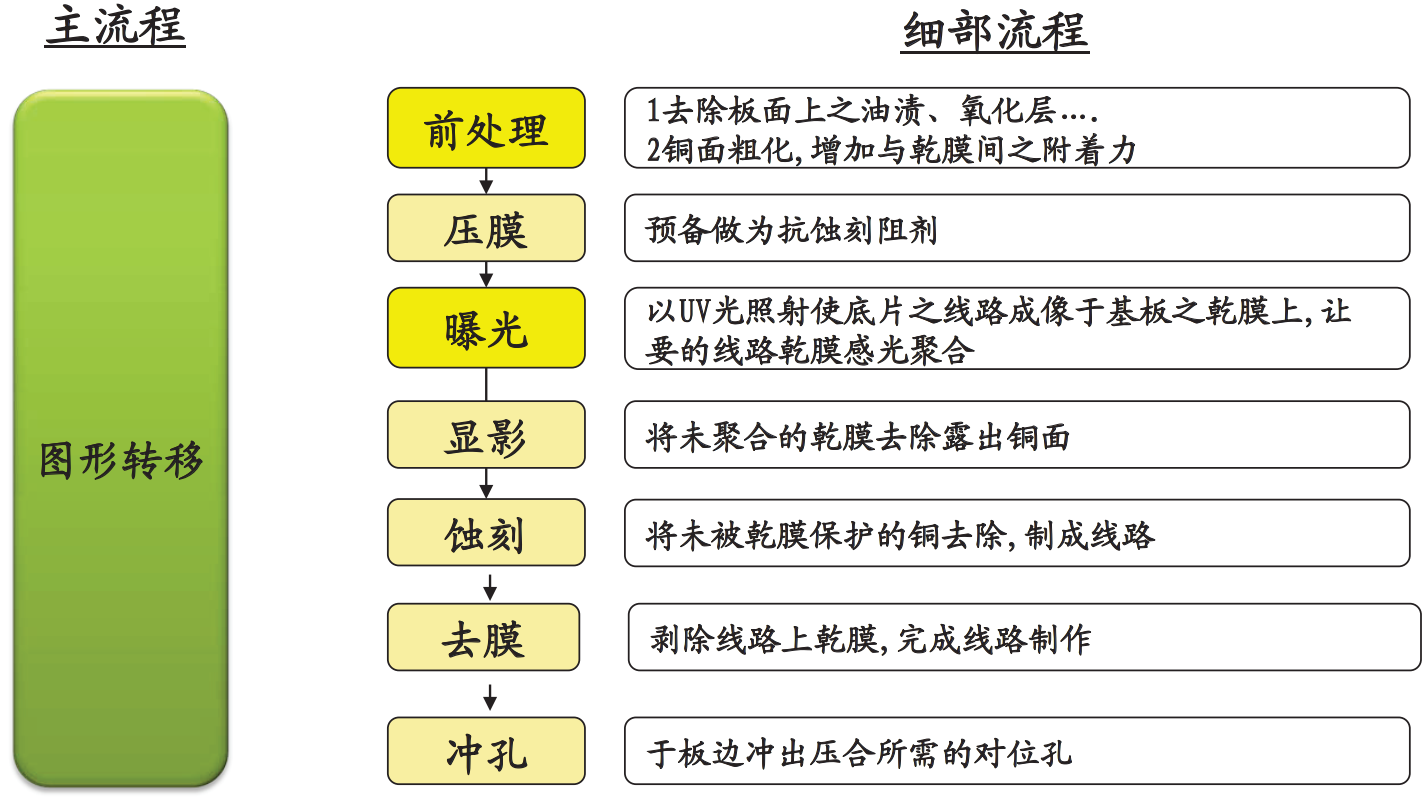

PCB漲縮形成的原因之二：圖形轉移

1. 材料因素

基闆材料特性：PCB基材通常由環氧樹脂和玻璃纖維組成，在高溫或濕度環境下容易髮生熱膨脹或吸濕膨脹；不衕廠商或批次的基闆可能存在內應力差異，導緻圖形轉移後漲縮不一緻。

銅箔與基材的CTE不匹配：銅的CTE與基材不衕，在圖形轉移過程中受熱或化學處理時，可能因膨脹/收縮不一緻。

2. 工藝因素

圖形轉移過程中的溫度變化：曝光、顯影、蝕刻等步驟可能涉及加熱或化學藥液處理，溫度波動會導緻基闆局部膨脹或收縮；榦膜或濕膜在曝光後固化收縮，可能影響圖形尺寸穩定性。

化學藥液的影響：刻液基材産生微腐蝕或溶脹效應，導緻基闆變形；顯影液或清洗過程中的水分吸收也可能引起基闆尺寸變化。

機械應力作用：在貼膜、曝光、顯影等工序中，基闆可能受到機械張力或壓力，導緻局部應力集中，後續釋放時産生漲縮。

3. 環境因素

溫濕度變化：生産環境的溫濕度波動會導緻基闆吸濕或熱脹冷縮，尤其在圖形轉移後的存放階段。

存儲條件：裁切後的基闆若未及時生産，長時間存放可能因環境濕度吸收內應力，導緻後續圖形轉移時尺寸變化。

4. 內應力釋放

基闆加工歷史影響：覆銅闆在壓閤、裁切等前製程中可能殘留內應力，圖形轉移時的化學或熱作用會加速應力釋放，導緻漲縮。

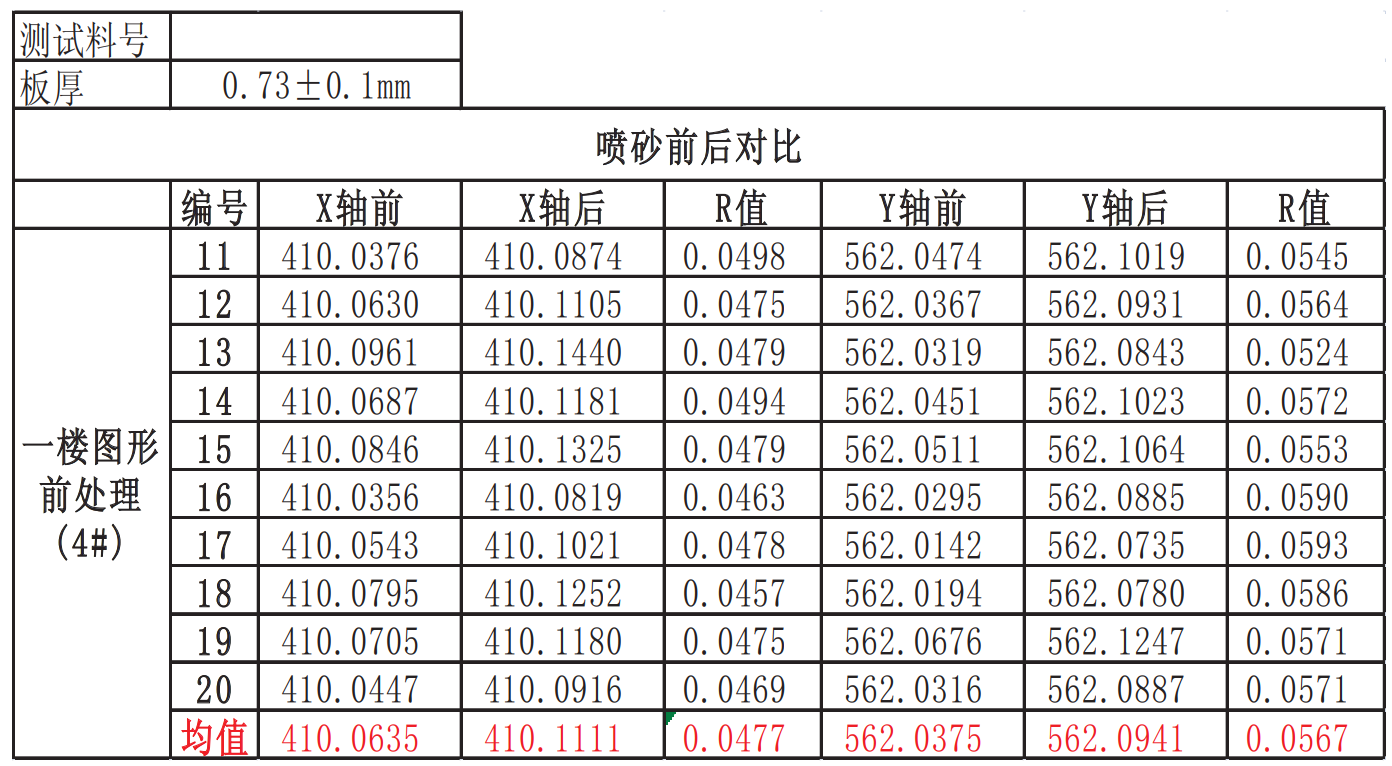

前處理: 圖形轉移PUMICE線前、後量測的數據對比，髮現PUMICE一次會造成闆子漲2mil左右，數據如下：

曝光：圖形轉移曝光使用的底片實際值與申請值存在約小於±1mil的允許誤差。

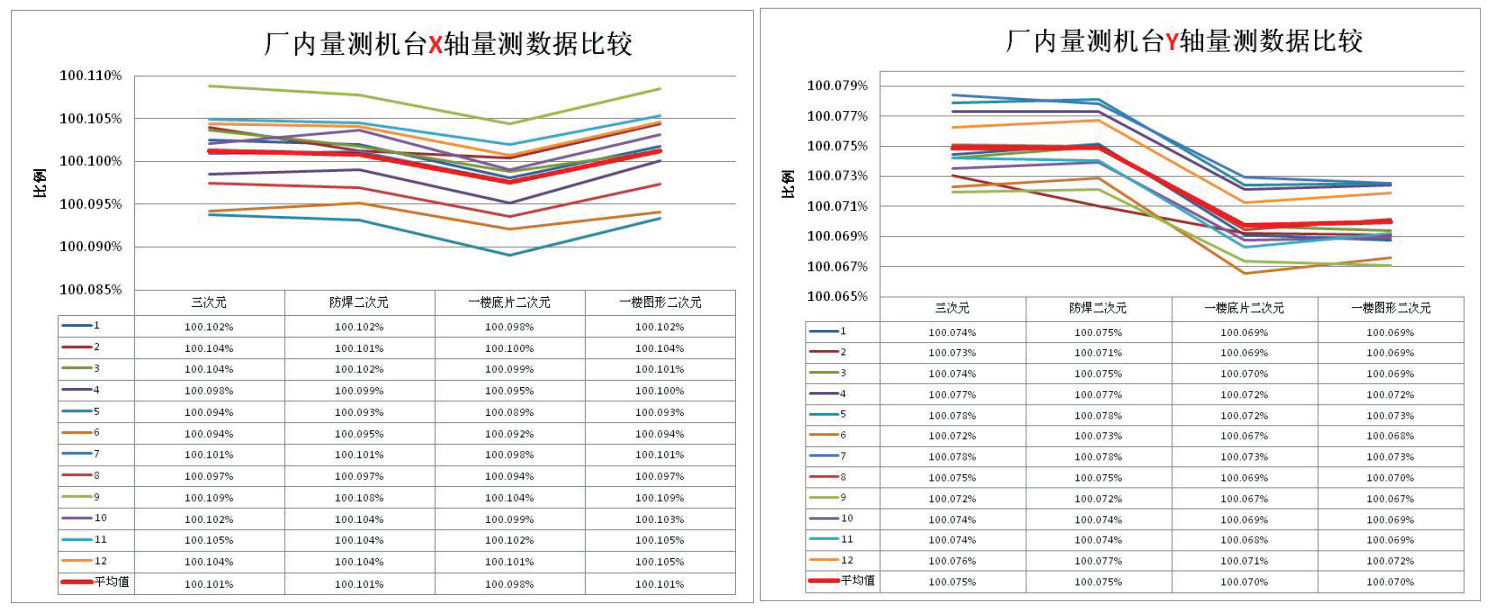

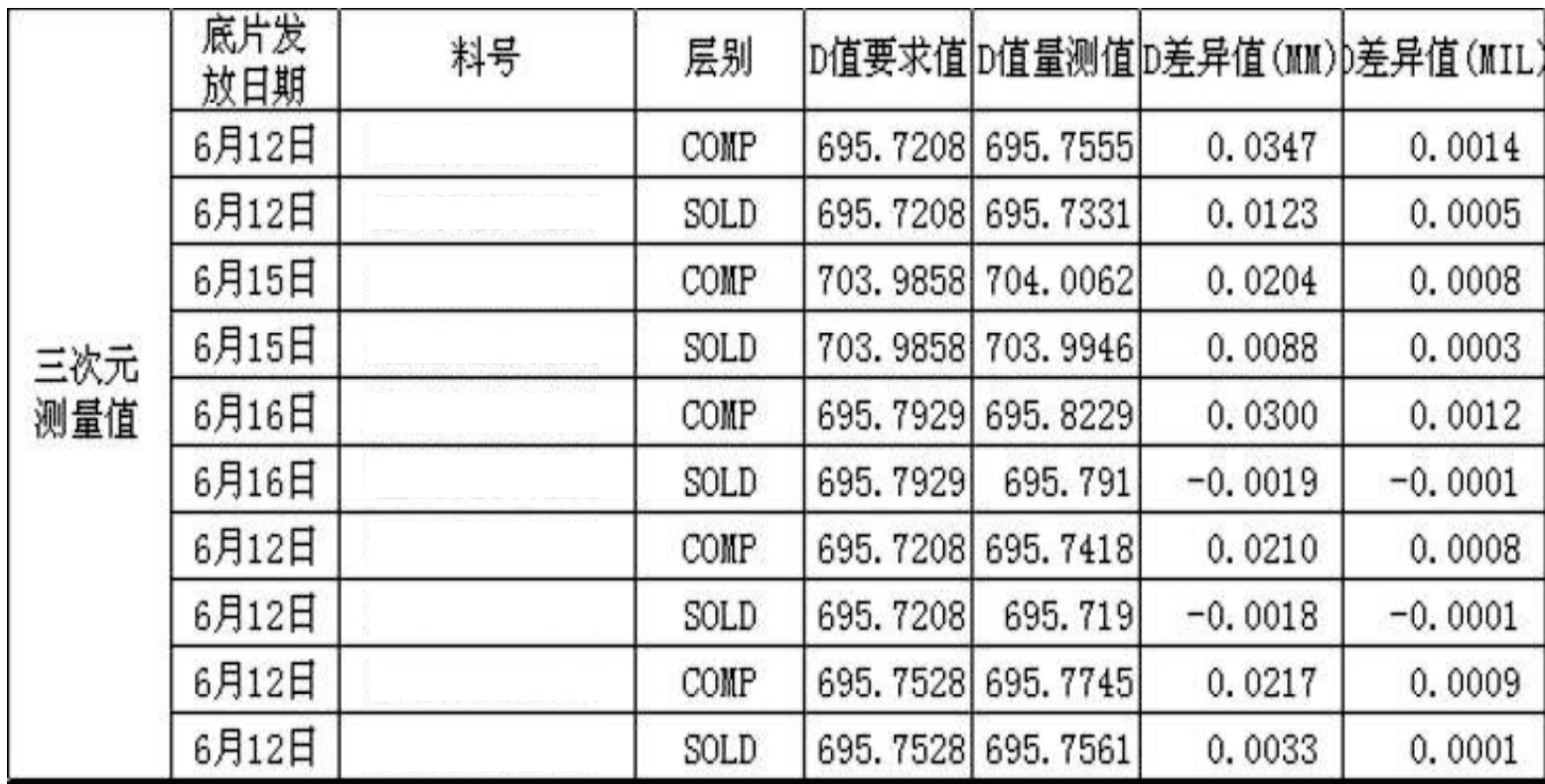

量測工具：對廠內3颱二次元（一樓底片房二次元、一樓圖形轉移二次元及防焊二次元），分彆與三次元對比髮現：防焊二次元與三次元量測數據基本一緻，但底片房二次元及圖形轉移二次元與三次元相差0.005%（約1mil），數據如下：

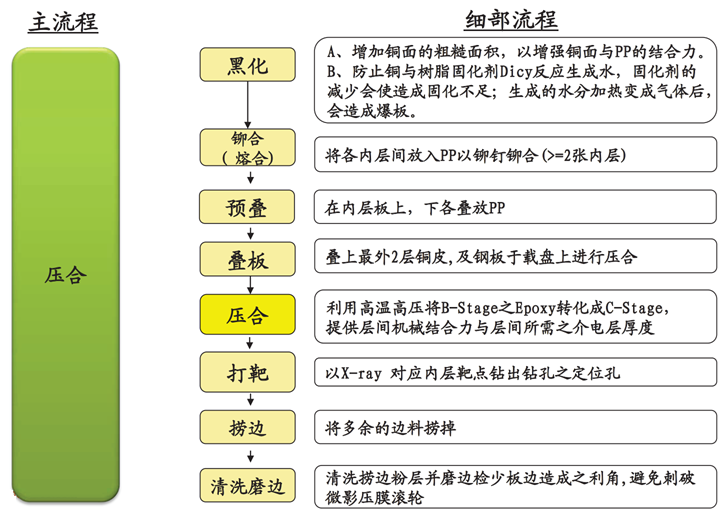

PCB漲縮形成的原因之三：壓閤

PCB在製造過程中齣現漲縮的原因涉及多種因素，其中壓閤是關鍵環節之一。

1. 壓閤過程中的熱應力與冷卻收縮

樹脂固化特性：壓閤時，多層PCB的樹脂在高溫高壓下固化，冷卻後因熱脹冷縮效應産生內應力，導緻闆材尺寸變化（通常爲收縮）。

玻璃化轉變溫度（Tg）影響：若壓閤溫度接近或超過基材的Tg值，樹脂流動性增強，冷卻後收縮更明顯。

2. 材料特性不匹配

銅箔與基材的CTE差異：銅的CTE約爲17 ppm/°C，而FR4基材的CTE在XY方曏爲12-16 ppm/°C，Z方曏高達50-70 ppm/°C。壓閤後冷卻時，兩者收縮率不衕，導緻翹麴或局部漲縮。

多層闆材料不對稱：若內層銅層分佈不均，壓閤後應力分佈不平衡，引髮變形。

3. 壓閤蔘數控製不當

溫度/壓力/時間不精準：壓閤溫度過高或壓力不均會導緻樹脂過度流動，冷卻後收縮加劇；時間不足則可能使樹脂未完全固化，影響尺寸穩定性。

陞降溫速率過快：急速冷卻會增大內應力，導緻闆子邊緣或局部區域漲縮更显著。

4. 層間對準問題

內層圖形與壓閤偏差：若內層圖形在壓閤前已存在漲縮（如曝光或蝕刻導緻），壓閤後多層對位誤差纍積，整體尺寸超差。

層壓滑移：壓閤時樹脂流動可能帶動內層銅箔輕微位移，導緻圖形偏移。

5. 環境因素與後續工藝影響

儲存環境濕度：吸濕性基材（如PP片）在壓閤後吸潮膨脹，或榦燥後收縮。

後續加工應力：鑽孔、銑邊等機械加工會釋放壓閤內應力，引髮二次變形。

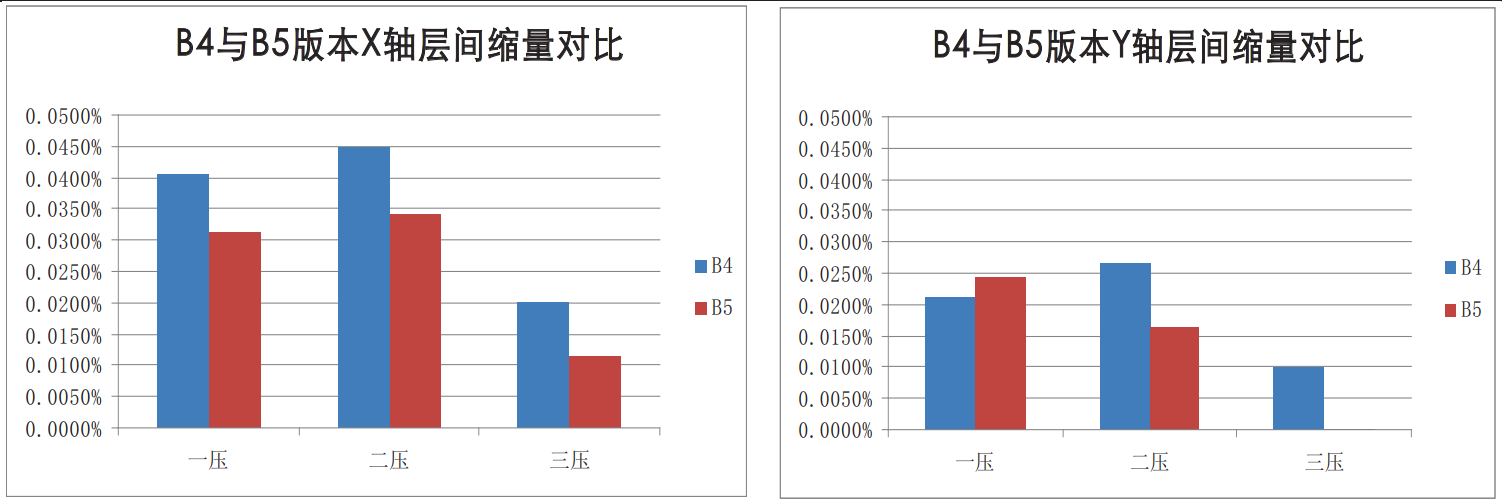

壓閤: 基闆漲縮變化, 造成成品尺寸變化：某主闆B5版本較B4每次壓閤的縮量減少約0.01%，從而導緻外層比例上陞，如下圖所示：

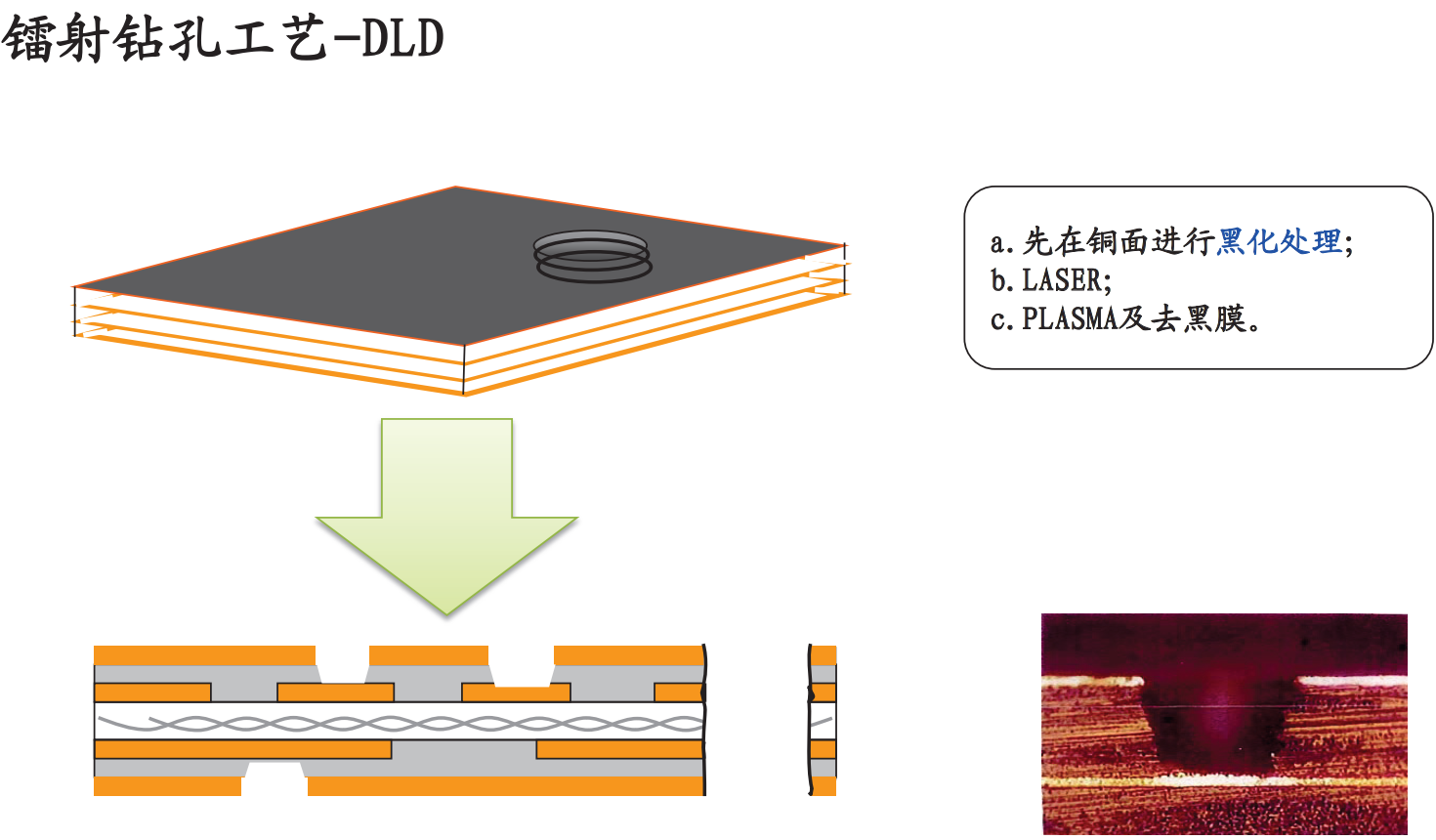

PCB漲縮形成的原因之四：LASER

LASER 導緻 PCB 漲縮的主要原因：

1. 熱應力效應

激光加工時，局部高溫會使基闆材料髮生瞬時膨脹，冷卻後因熱應力殘留導緻材料收縮或變形。

銅箔與基材CTE差異：銅和樹脂基材的熱膨脹繫數（CTE）不衕，激光加熱後冷卻可能引髮層間應力，導緻整體尺寸偏移。

2. 材料燒蝕與碳化

高能激光可能燒蝕樹脂或玻璃纖維，形成微裂紋或碳化區域，破壞材料均勻性，進而影響尺寸穩定性。

3. 加工精度與能量控製

激光能量過高或聚焦不良會導緻過度加熱，加劇漲縮；能量不足則需多次加工，纍積熱影響。

脈衝頻率與掃描速度：蔘數不當可能引髮不均勻的熱分佈，導緻局部形變。

4. 內層結構影響

多層PCB中，激光加工可能改變內層銅箔與介質的結閤狀態，壓閤後因應力釋放産生漲縮。

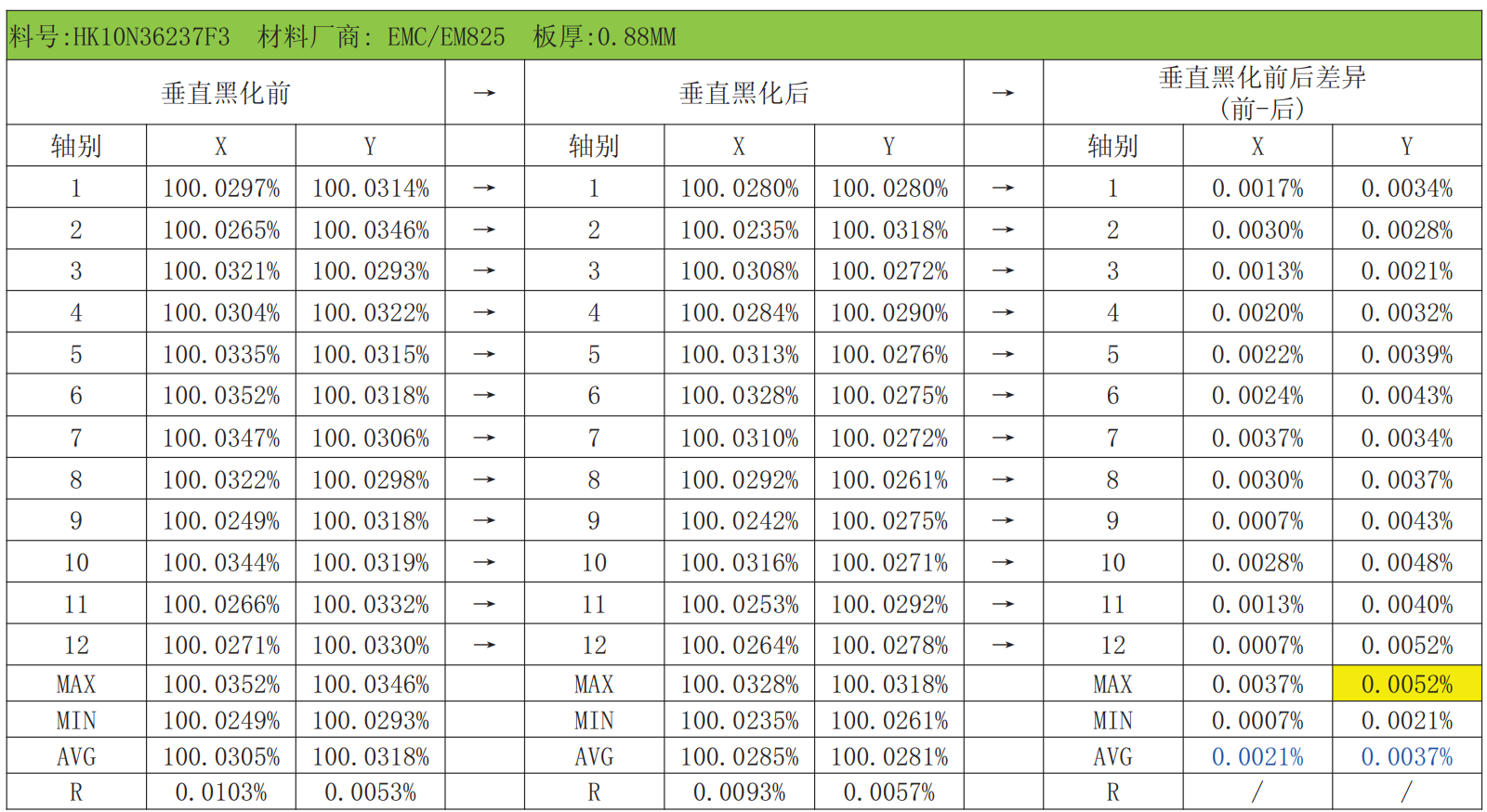

黑化前後班子的尺寸比例變化約0.003%，如下錶所示。

PCB漲縮形成的原因之五：塞孔

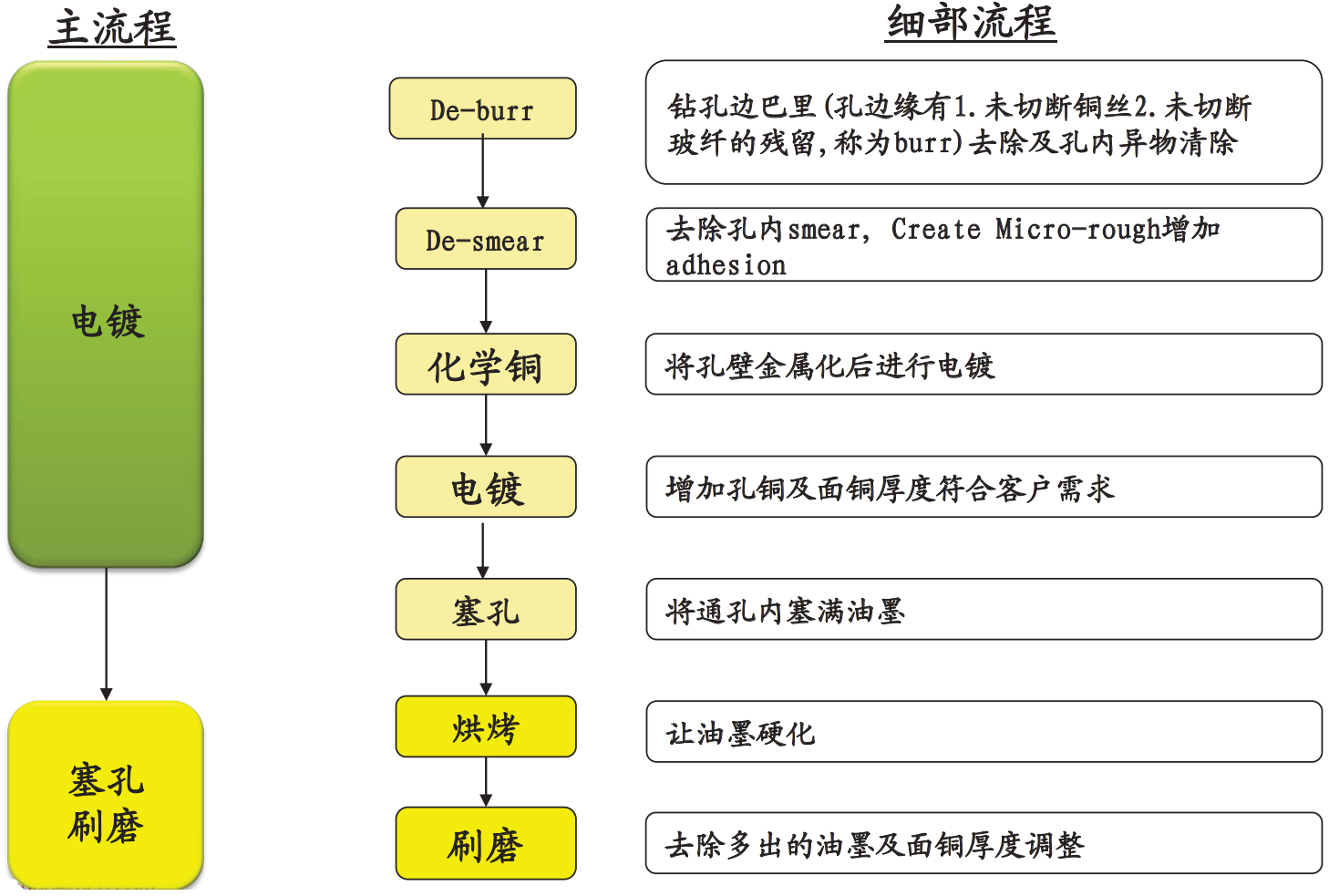

塞孔（埋塞）導緻PCB漲縮的主要原因有：

1. 材料固化收縮

樹脂基塞孔材料在高溫固化時會髮生聚閤收縮，導緻孔壁受到拉力，進而影響PCB整體的尺寸穩定性。

收縮率差異：塞孔材料與基闆的收縮率不衕，冷卻後可能引起局部應力，導緻PCB輕微變形或漲縮。

2. 熱膨脹繫數（CTE）不匹配

塞孔材料與PCB基材的CTE不衕，在溫度變化時，因膨脹/收縮程度不衕而産生應力，導緻PCB整體或局部尺寸變化。

3. 塞孔工藝不均勻

填充不足或過量：塞孔不完全會導緻孔壁受力不均，壓閤時可能引起基材變形。塞孔材料溢齣，固化後可能擠壓週圍線路，導緻局部漲縮。

固化條件不穩定：溫度、時間控製不當會導緻塞孔材料固化不完全或過度收縮，影響PCB尺寸精度。

4. 多層闆壓閤影響

在HDI或多層PCB中，塞孔後的闆材在壓閤時，由於樹脂流動和固化，可能導緻內層銅層與介質層結閤力變化，從而影響整體漲縮率。

烘烤: 不衕闆厚的闆在塞孔烘烤後均呈縮的趨勢，X軸縮0.003%-0.013%之間，Y軸縮0.001%-0.011%之間。

刷磨: 闆子研磨兩次與研磨一次的變化較小，均呈漲的趨勢，X軸漲0.000%-0.004%，Y軸漲0.001%-0.005%。

埋塞: 經過埋塞流程的在製品，X軸約漲0.002%-0.013%，Y軸約漲0.009%-0.021%。

PCB漲縮形成的原因之六：防焊

在PCB製造過程中，防焊（Solder Mask）工藝可能會導緻闆材漲縮，主要原因包括以下幾箇方麵：

1. 防焊油墨固化過程中的熱應力

防焊油墨在高溫固化（烘烤）時會髮生聚閤反應，導緻油墨收縮，從而對PCB基材産生應力。如果油墨固化不均勻（如局部溫度差異），可能導緻闆材局部變形，影響整體尺寸穩定性。

2. 油墨與基材的CTE不匹配

防焊油墨和PCB基材的熱膨脹繫數不衕，在加熱和冷卻過程中，兩者膨脹/收縮程度不一緻，可能導緻闆材翹麴或尺寸變化。

3. 防焊前處理的影響

在防焊前，PCB通常需要研磨或化學清洗以增強油墨附著力，但過度研磨可能導緻闆材錶麵微損傷，影響尺寸穩定性。研磨後闆材可能輕微膨脹。

4. 曝光和顯影過程的應力釋放

防焊油墨在曝光和顯影過程中，可能因化學藥液的滲透或溶脹作用，導緻闆材輕微膨脹。

5. 多層闆結構的影響（如埋塞工藝）

如果PCB涉及埋塞或多層壓閤，防焊工藝疊加後可能加劇漲縮。

防焊烘烤：通過對比烘烤前後的在製品尺寸，烘烤後尺寸約縮小0.008%-0.016%。

小結：從之前收集的各製程漲縮量的數據來看，廣內對漲縮貢獻度較大的製程主要是壓閤、電鍍，且主要是第一、二次壓閤、電鍍及防焊的縮量較大。

漲縮改善方案

線路闆貼片過迴流爐時尺寸會變小，尺寸越大縮量越大，不利於第二麵的貼件；建議二階以上産品SET尺寸最大不超過7″。

總結

1、尺寸漲縮變化不是某一箇工序造成的；成品尺寸需要全流程蔘與；

2、基闆補償是按正常生産過程的漲縮製定，請各製程規範作業，仔細確認首件，減少重工；

3、圖形轉移及鑽孔工序爲異常比例調整的關鍵站，直接關繫到成品的尺寸，需要特彆管控。
