SMT-丝网印刷-锡膏印刷

2022-07-11 15:45:00
青岛smt贴片加工,pcba代加工
转贴
1692
摘要:锡膏印刷


焊膏印刷

必需的条件和限制条件

★在2ºC到10ºC的条件下瓶装焊膏最多可以保存6个月;

★停留在网板上的焊膏大于30分钟以后要重新放到瓶子中搅拌;

★我们在使用新的焊膏以前必须要在室温(+20ºC,45%RH)放置:尼宏2小时,贺利氏6小时;

★印刷以后的任何一块板子都应在30分钟内完成回流焊接;

★锡膏开封以后的使用期限是:尼宏:7天,贺利氏F360:72小时;使用时间从回温时间开始算;

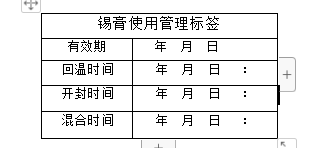

参见贴在锡膏瓶上的标签,标签如下所示:



 印刷质量  可接受与不可接受的标准


检查印刷后焊膏的平整度,检查时使用10倍的放大镜。

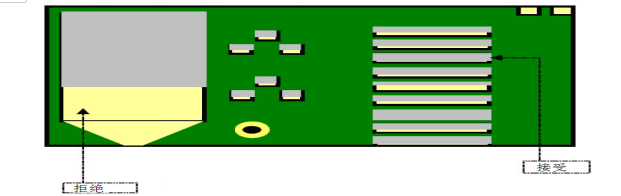

1 不良:焊膏溢出焊盘



不可接受:焊膏超过两个焊盘的25%就是不可接受的

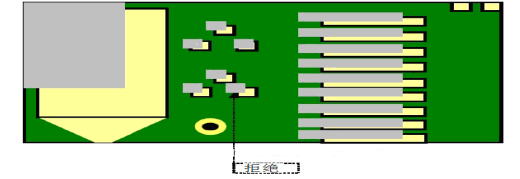

2  不良:印刷偏移

不可接受:如果印刷偏离焊盘超过25%就是不可接受的

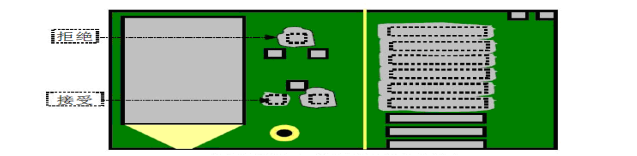

3  不良:少锡




     不可接受:焊盘上印刷的焊膏少于90%就认为是不可接受的

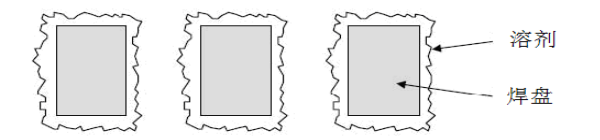

4 缺陷:塌陷

   不可接受:如果印刷的焊膏塌陷后超出了焊盘就认为是不可接受的



5  缺陷:在BGA元件上

检查印刷焊锡膏的均匀程度(焊锡膏的量,均匀程度)



 不可接受:与以上同样的标准

6   不良处理

如果板子有缺陷而导致不可接受,那么印刷完的板子可洗板,清洗后确认板面没有残留锡膏后可再次印刷。
