SMT制程中预防贴片元器件的破损及撞件

 随着电子产品的技术发展，电路也越来越密集，单板上的元器件数量越来越多，产生损件的风险相应提升。  本文中，详细讲解了在SMT过程中如何规范操作，避免损件发生



	造成撞件的作业问题 ①



	制程中损伤——撞击破裂、应力损伤







	1顶针设置不当







	紧邻区域内支撑，在置件或测试实施加弯折应力时被破坏。

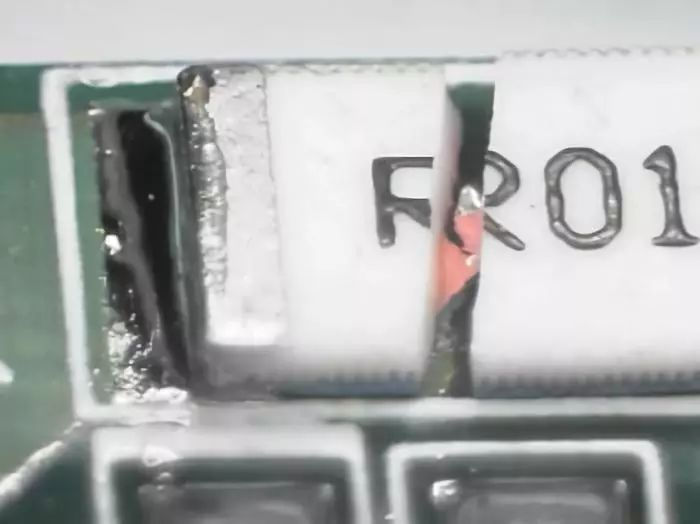

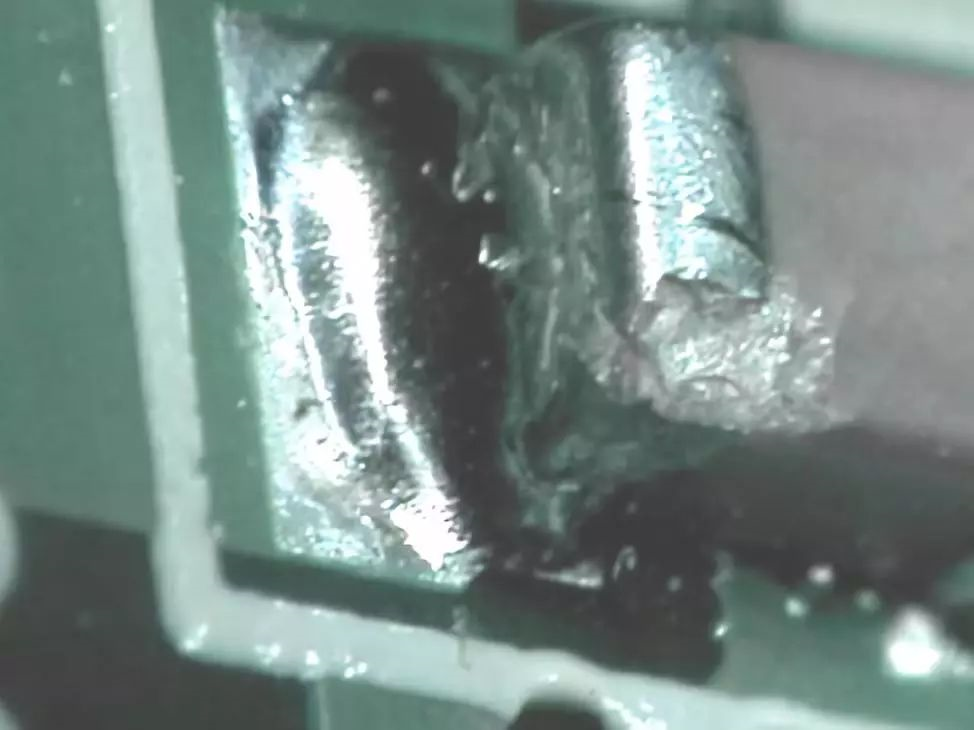

	电阻的损坏特征为断裂或电极剥离，电容则为斜面裂痕模式，如果是第一制程零件则可能是回焊后见到断裂部分立碑现象。









	2应力损伤














	进板不良造成夹板（卡板）变形或人工弯折板子；吸嘴不良及高度设定不当，造成置件损伤。









	损坏典型特征为正面破裂，断裂处通常在过炉后分离；如果是侧边损伤则多是缺角状斜面削落，这种状况下可明显分辨出撞击点的位置。



	造成撞件的作业问题 ②



	制程后损伤——撞击破裂、



	应力损伤、层剥离（热冲击）







	1撞击破裂

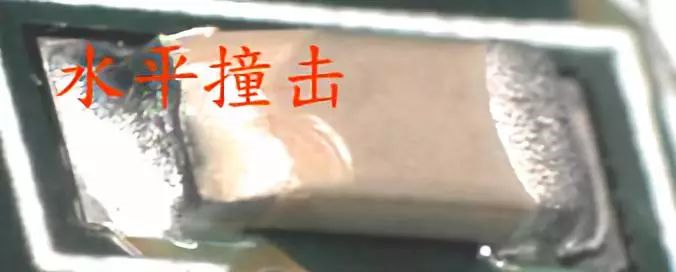

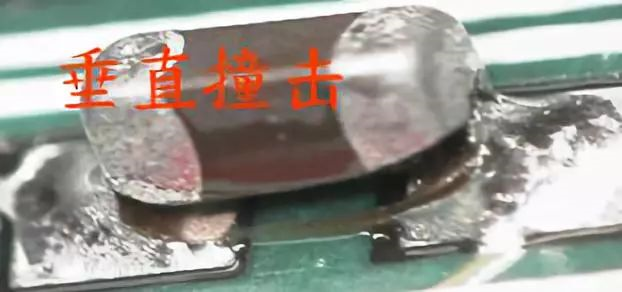

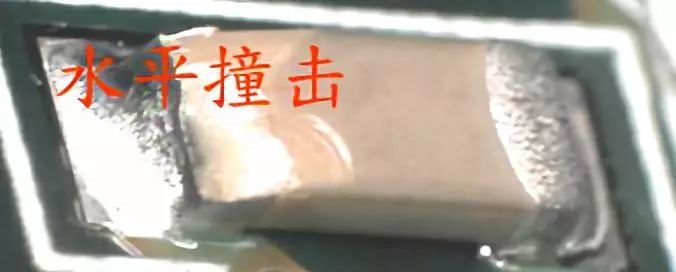

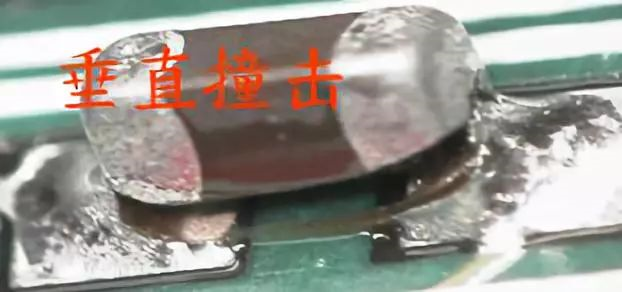

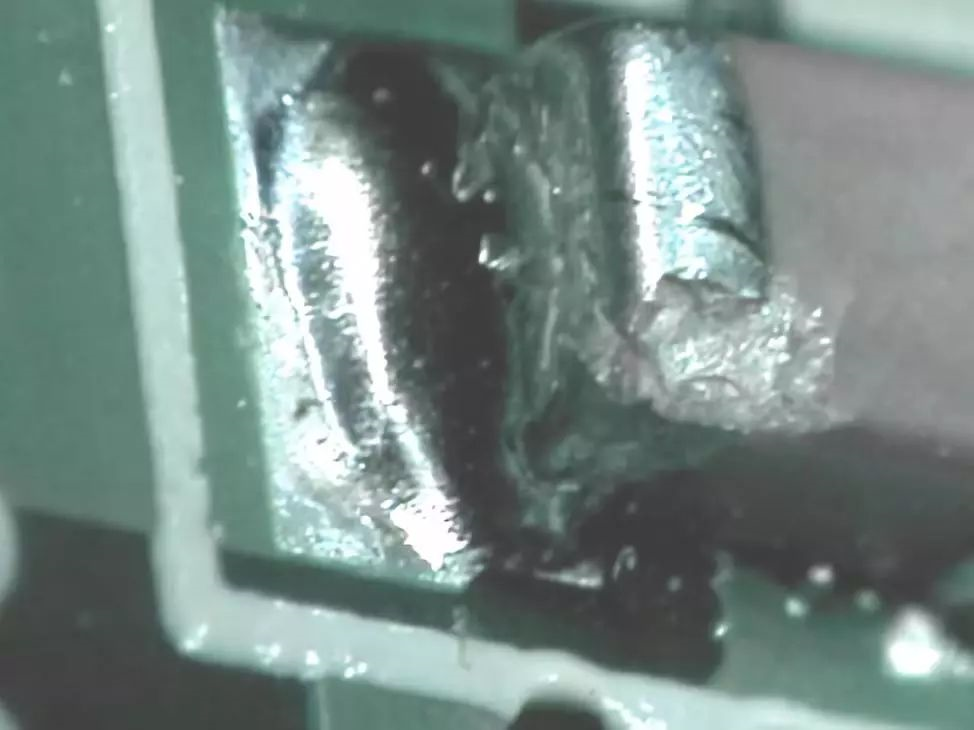

	通常横向撞击较不易判断撞击点，因为PAD通常已剥离（电阻）或零件电极已断裂（电容）；而纵向撞击部分较易识别出撞击点，且PAD一般无损伤但零件可看到明显的缺角。







		2应力损伤

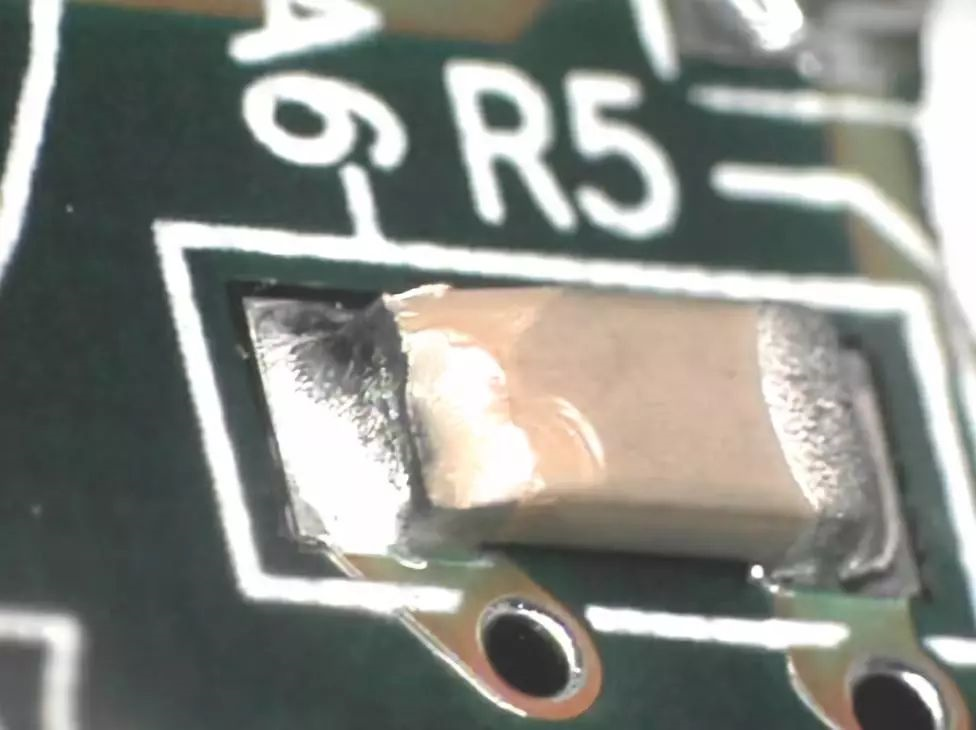

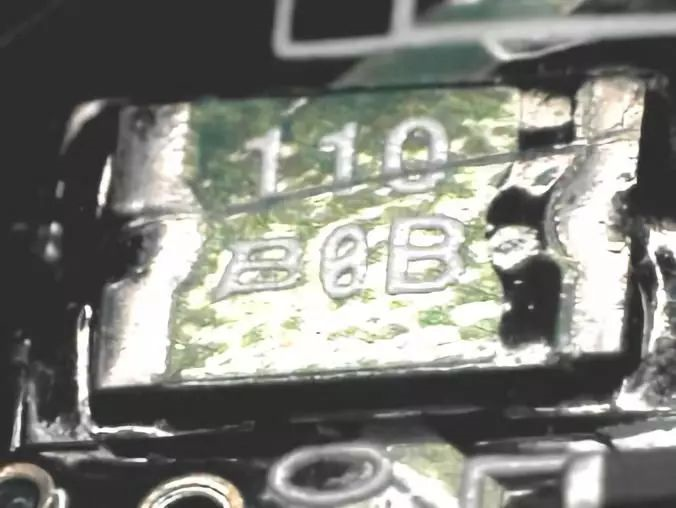

	因折板边、测试治具、台车摆放等由于压力、弯折所造成的损伤。这类损伤通常以斜面裂痕的模式出现。







		3层剥离

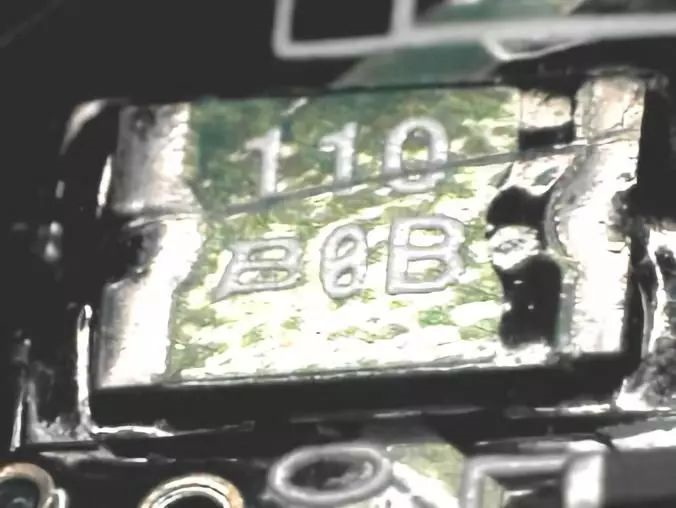

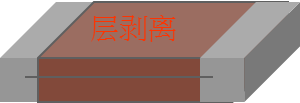

	焊接修补不当导致。典型特征为零件附近有焦黑FLUX、表面粗糙变色、层剥离（电容）、文字面脱落等。



	如何着手分析损件







	1根据撞击点分析





	撞击点的有无不是绝对的分析判断因子，但通常撞击点的位置、方向及破坏程度将可提供很多分析信息。

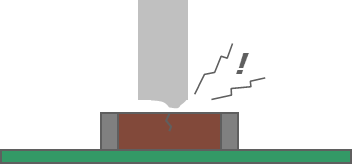

	a. 重直的撞击力通常会导致PCB的损伤，在元件上可看见明显的损坏缺陷。






	b. 平行撞击力会直接让零件产生破裂缺角的伤害，但因力矩方向不大，因此多数时候并不会对PAD造成严重损伤。



	2根据裂痕形状







	a. 分层裂痕: 产生分层的原因多数是由于热冲击，但有部分原因为元件制程不良，因为层与层间的压合Baking制程缺陷造成回焊后分层。









	b. 斜向裂痕:由于弯折的应力在零件下部形成支点，固定的焊点在电极端头产生断裂的斜面现象，尤其是与应力方向垂直的大尺寸元件断裂最为严重。

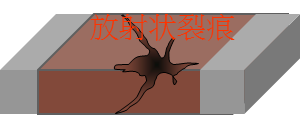

	c. 放射状裂痕: 放射状裂痕一般都有撞击点可循，原因多为点状压力造成，如顶针、吸嘴、测试治具等。









	d. 完全破裂: 完全破裂是最严重的破坏模式，甚至经常伴随着PCB的损坏。通常为横向撞击或电容裂痕导致元件烧毁等情形。



	3根据零件的位移情况









	当零件已有纵向裂痕或回焊受热但未断裂，极有可能只看到裂痕但并无分离情况，造成检验的困扰。在回焊前已经造成的裂痕因銲锡熔解的拉力将造成这种断裂分离的拉开现象，甚至在背面制程时也会有断裂部位立碑的情形。产生原因大多是第一制程置件损伤、有弯折应力或第二制程的顶针设置不当。当然，元件制程中的切割、包装等所造成的裂痕在回焊后受热断裂也有可能

生产中问题来源及

解决措施







	问题1：来料本体不良，来料包装方式不合理。



	解决方法：要求供应商改善包装方式。







	问题2：仓库温湿度不达标。



	解决方法：仓库管理员定时检查温湿度计查看是否在规格范围内。







	问题3：存储包装方式不合理。



	解决方法：严格专业的存储堆码方式防止包装方式变形、蠕变以至损伤零件。



	问题1：从仓库转料过程中可能会发生跌落撞击等导致零件损伤。



	解决方法：在料架加入防护栏杆。







	问题2：变更包装方式时因动作方式不正确损伤零件。



	解决方法：规范操作。







	问题3：湿敏零件真空包装被破坏、产生漏气等。



	解决方法：烘烤后上线或烘烤后再真空包装等。



	3产线领料









	问题1：从备料室转料过程中可能会发生跌落撞击等导致零件损伤。



	解决方法：在料架加入防护栏杆等。







	问题2：在接料或CUT料过程中造成零件损伤。



	解决方法：使用正确的方法及工具。







	4进板







	问题：PCB入Magazine时非平行进入时PCB板弯曲变形。



	解决方法：装板时要平行装板，避免PCB与Magazine产生撞击。







	5GKG印刷、CP置件







	问题：在机台内顶Pin设置错误，导致撞掉背焊。



	解决方法：



	①  作业员制作的顶Pin图要ME确认以后才可以使用。



	②  开线前IPQA检查顶Pin是否与顶Pin图附和



	8Buffer







	问题：Buffer Pitch设置错误气压推板竿碰到上面或下面的板。



	解决方法：Loader的Pitch值，NG品框设为40，OK品框设为20。







	9SMT ICT







	问题1：作业员转板，操作不规范，导致撞板。

问题2：在放板时板边的零件有可能撞击到L筐上发生撞件。该现象也会发生在AOI维修工位和DIP转板工位。



	解决方法：



	①  放置时以一定的角度倾斜放置，改角度的方向要偏离周边可能撞击的物体







	问题：压散热片挂钩的时候，板子未放到位便压下治具，导致压坏PCB板或零件。









	解决方法：作业员将板子放入治具后，用手按一下整片板确认已放平，在治具安装感应器感应板子的距离以避免事故。











	问题：零件过大时，锡炉产生热冲击，轨道卡板接造成零夹损伤，破皮等现象。









	解决方法：确保零件升温速率不超过SPEC的范围，调整轨道宽度大于板宽约3mm。







	12T/U







	问题1：放置NG板时，作业员作业不规范，导致放板时，手中的板撞击框中已有的板或者撞击箱中的隔离板而造成板上零件脱落或歪曲。









	解决方法：放板时平行放板，避免撞到箱子和其它板子。



	 问题2：刷锡珠放板到治具上时，治具顶pin设置与顶pin图不符，撞到正面零件。









	解决方法：要求作业员在开线前确认顶pin 图与治具设定相符。



	13 DIP ICT/ATE







	问题1：放板测试时，撞到 ICT或ATE 治具。









	解决方法：作业时要求双手拿板放板，放到位后才开始测试。



	问题2：治具安装不到位，压坏板或零件。



	解决方法：要求ICT技术员测试前检查安装是否到位。















	14电流/压及安装散热片







	问题：压散热片时，支架未顶住散热片,导致压住零件。



	解决方法：操作前按气压治具checklist检查顶针是否松动或歪斜锁支架。













	15锁支架







	问题：作业员在打螺丝时电批不垂直，造成打滑，撞到周边元件。



	解决方法：打螺丝时垂直电批。







	问题：测试时，因测试工具变形造成机构零件的接口变形或损坏。









	解决方法：



	①  当工具有变形时要及时更换；



	②  作业时动作要合理，用力适当。







	17 目检、Packing







	问题：目检NG板放置时，作业员作业不规范，导致放板时，手中的板撞击框中已有的板或者撞击箱中的隔离板而造成板上零件脱落或歪曲。



	解决方法：要求产线作业员按规范作业，垂直放板。



	18运送至仓库存储







	问题1：由包装运送至成品仓的过程中产生跌落冲击，振动造成产品损伤。



	解决方法：要求仓库作业员按规范作业，在运送的过程中采取保护装置避免跌落振动。







	问题2：仓库存储不当，温湿度超出管控范围导致产品受潮失效等。



	解决方法：定时查看温湿度装置。







	问题3：堆码高度，堆码方式不正确。



	解决方法：制定出合理的仓储方式规范，堆码高度
