SMT贴片加工时都应该注意哪些事项?

2021-10-08 10:21:00
admin2
原创
193
摘要:SMT贴片加工时都应该注意哪些事项?1、SMT贴片加工锡膏使用注意事项:(1)储存温度: 建议在冰箱内储存温度为5℃-10℃,请勿低于0℃。(2)出库原则:必须遵循先进先出的原则,切勿造成锡膏在冷柜存放时间过长。

SMT贴片加工时都应该注意哪些事项?

1、SMT贴片加工锡膏使用注意事项:

(1)储存温度: 建议在冰箱内储存温度为5℃-10℃,请勿低于0℃。

(2)出库原则:必须遵循先进先出的原则,切勿造成锡膏在冷柜存放时间过长。

(3)解冻要求:从冷柜取出锡膏后自然解冻至少4个小时,解冻时不能打开瓶盖。

(4)生产环境:建议车间温度为25±2℃,相对湿度在45%-65%RH的条件下使用。

(5)使用过的旧锡膏:开盖后的锡膏建议在12小时内用完,如需保存,请用干净的空瓶子来装,然后再密封放回冷柜保存。

(6)放在钢网上的膏量:次放在钢网上的锡膏量,以印刷滚动时不要超过刮刀高度的1/2为宜,做到勤观察、勤加次数少加量。

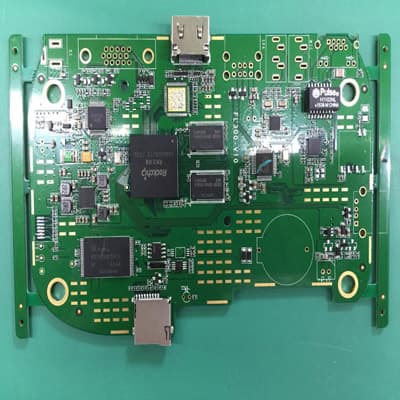

SMT贴片

2、SMT贴片加工工艺印刷作业时需要注意事项:

(1)刮刀:刮刀质材采用钢刮刀,有利于印刷在PAD上的锡膏成型和脱膜。

刮刀角度: 人工印刷为45-60度;机器印刷为60度。

印刷速度: 人工30-45mm/min;印刷机40mm-80mm/min。

印刷环境: 温度在23±3℃,相对湿度45%-65%RH。

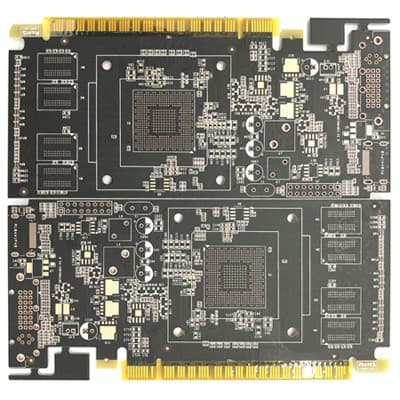

SMT贴片

(2)钢网:钢网开孔根据产品的要求选择钢网的厚度和开孔的形状、比例。

QFP\CHIP:中心间距小于0。5mm和0402的CHIP需用激光开孔。

检测钢网:要每周进行一次钢网的张力测试,张力值要求在35N/cm以上。

清洁钢网: 在连续印刷5-10片PCB板时,要用无尘擦网纸擦拭一次。不使用碎布。

(3)清洁剂:IPA溶剂:清洁钢网时采用IPA和酒精溶剂,不能使用含氯成份的溶剂,因为会破坏锡膏的成份,影响整个品质。

上述内容是小编给大家整理的关于SMT贴片的日常注意事项,希望以上内容能帮助到大家。
