如何快速对psb电路板的质量判断?

2021-10-11 08:41:00
admin2
原创
2697
摘要:当电路板厂商的员工拿到一块PCB板时,手边没有其他测试工具的时候,该如何快速的对一块线路板的质量有一个评判呢,我们可以参考以下几点:

当电路板厂商的员工拿到一块PCB板时,手边没有其他测试工具的时候,该如何快速的对一块线路板的质量有一个评判呢,我们可以参考以下几点:

PCB板外观上大小和厚度必须要和规定的大小厚度一致,不能有偏差。线路板板面不得有缺损,变形,脱落,刮花,开路,短路,氧化发白,发黄,蚀刻不干净或者蚀刻过度的痕迹,并且板面不得有污迹,铜粒以及其他的杂质。

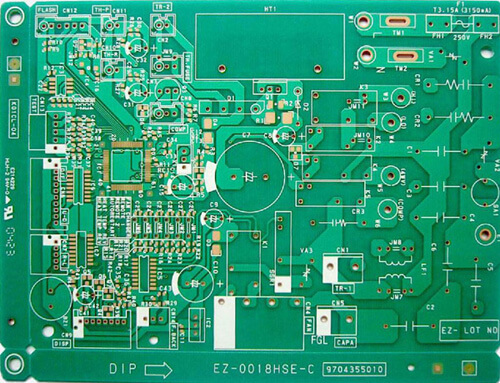

psb电路板实图

油墨覆盖均匀有光泽,不得有脱落,刮花,露铜,偏移,上盘等现象。

丝印印刷符号和字母清晰,没有缺漏及模糊,印反,偏移等不良现象。

碳膜不得有缺损,印偏,短路,开路,印反等现象。

PCB底板成形,不得有漏孔、偏移、崩孔、披锋、塞孔、啤爆、啤反、压伤等现象。

PCB板边缘是否光滑,如果是V-CUT工艺,则需要注意V-CUT槽是否导致断线,两面是否对称等。

一般通过以上点,可以快速的判断出PCB板的好坏。
